Метод частотного электромагнитного
зондирования (ЧЭМЗ), реализованный в аппаратуре сканера Немфис,
предназначен для исследования пространственного распределения удельного
сопротивления от объектов, расположенных на глубине до 10м. Сканер
Немфис позволяет производить поиск металлов, пластмасс, пустот,
керамических изделий; осуществлять анализ геологических слоев, наличия
обводнения грунта и др.
Комплекс Немфис является оригинальной
аппаратно-программной реализацией ЧЭМЗ, применение которого для
инженерно-изыскательских работ регламентировано РСН 64-87, пп,1,2 СП
11-105-97 4.VI, 5.1.18.,6.1.2., приложение Г.  Метод частотного электромагнитного зондирования (ЧЭМЗ), реализованный в аппаратуре сканера Немфис, предназначен для исследования пространственного распределения удельного сопротивления от объектов, расположенных на глубине до 10м. Сканер Немфис позволяет производить поиск металлов, пластмасс, пустот, керамических изделий; осуществлять анализ геологических слоев, наличия обводнения грунта и др.Комплекс Немфис является оригинальной аппаратно-программной реализацией ЧЭМЗ, применение которого для инженерно-изыскательских работ регламентировано РСН 64-87, пп,1,2 СП 11-105-97 4.VI, 5.1.18.,6.1.2., приложение Г. Задачи решаемые с помощью сканера Немфис:- инженерные геофизические изыскания;- разведка строительных площадок;- анализ состояний систем трубопроводов коммунального хозяйства;- почвоведение;- археология и кладоискательство;- экологическая оценка загрязнения;- качественная оценка водонасыщенности грунта;- поиск источников соленой и пресной воды;- локализация и мониторинг подземных сооружений и коммуникаций;- обнаружение и локализация захоронений промышленных отбросов любого химического состава;- поиск источника утечки и оценка объема утечки из магистральных трубопроводов газонефтепродуктов.Комплект поставки:- Генераторная часть,- Измерительный зонд,- Джойстик управления с индикатором и кабелем,- Соединительный кабель NEMFIS – PC,- Блок первичной обработки и визуализации в реальном времени на базе КПК (опцион),- Беспроводной GPS приемник (опцион),- Ноутбук с предустановленным программным обеспечением для детальной работы с данными с последующей двухмерной, квази-трехмерной и трехмерной визуализации (опцион),- Компакт-диск с программным обеспечением,- Зарядное устройство,- Техническое описание, инструкция по эксплуатации и паспорт,- Ремень для переноски прибора,- Чехол для хранения и транспортировки прибора,- Упаковочный ящик (в случае отправки на склад клиента).Гарантия на оборудование 12 месяцев.Основные характеристики сканера:- Трехкатушечный зонд;- Частотный диапазон: 2,5-250 кГц (14 частот)- Время измерения: 0,2-2 с (в зависимости от количества выбранных частот)- Мощность генератора: 600 Вт- Чувствительность приемника: 1 мВ- Габариты в собранном состоянии: 275х30х10 см- Время работы батареи: 12 часов- Вес: 7 кгПоисковый комплекс Немфис использует следующий принцип действия: измеряемый сигнал имеет синусоидальную форму и представляется двумя компонентами как комплексное число. Выделение сигнала производится с помощью метода синхронного детектирования. Этот метод дает возможность проводить фазовую селекцию, и является оптимальным для достижения наивысшей чувствительности в измерении двух компонент сигнала – мнимой, которая синфазна с максимумом тока в генераторной петле, и реальной, которая опережает мнимую на 90 градусов.Излучение электромагнитного поля производится магнитным диполем. Синусоидальная форма тока в генераторной петле формируется в резонансном последовательном LC колебательном контуре. Фаза тока в контуре управляется микроконтроллером через цепь накачки. Измерение тока выполняется таким же фазовым детектором, которым выполняется преобразование сигнала с приемных катушек. Измеряемые компоненты синусоидального сигнала с индукционного датчика тока записываются в память прибора в виде семиразрядного десятичного числа. Впоследствии данные программно обрабатываются для построения карт и разрезов в зависимости от выбранного режима сканирования (профиль, площадка, GPS привязка).Разработка защищена патентами, аналоги данного прибора в мире отсутствуют.Прежде чем задавать нам вопросы, пожалуйста, ознакомьтесь с данным разделом.

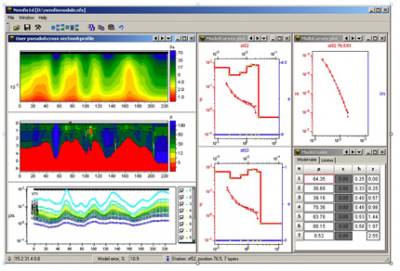

Программа интерпретации данных Nemfis1DПрограмма Nemfis1D предназначена для одномерной интерпретации профильных
данных электромагнитных зондирований с аппаратурой Немфис. Благодаря
простоте и гибкости интерфейса, мощной системе визуализации и высокой
скорости работы программа позволяет быстро и эффективно решать
поставленные задачи. Ввиду полной совместимости с аппаратурой Немфис,
Nemfis1D позволяет получать качественные результаты прямо на профиле.
Программа позволяет получить распределение удельного электрического
сопротивления и диэлектрической проницаемости от глубины для профиля или
площади.
Удобный интерфейс и широкие возможности представления данных позволяют
максимально эффективно решить поставленную геологическую задачу. При
разработке программы особое внимание уделено удобству и простоте ее
использования, разнообразию средств визуализации и учету априорной
информации.Так как основной задачей программы является восстановление параметров
геоэлектрического разреза – в Nemfis1D реализовано несколько вариантов
решения обратной задачи, важнейшими из которых являются: сглаживающая
инверсия – для получения гладкого, и фокусирующая – для получения
кусочно-гладкого распределения геоэлектрических параметров с глубиной.
В программе также предусмотрены специальные алгоритмы профильной и
площадной интерпретации данных, учитывающие изменение разреза по
латерали.
При разработке программы особое внимание уделено учету априорной
информации. Ввиду эквивалентности обратных геофизических задач, качество
получаемых результатов напрямую зависит от количества используемых
априорных данных. В Nemfis1D имеется возможность назначения весов
измерениям, закрепления и задания пределов изменения свойств отдельных
слоев, использования априорной модели, как опорной при инверсии. Кроме
этого в программе реализованы робастные схемы оценки шумовой
составляющей.
|
