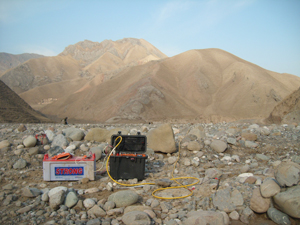

Скала-48 и Скала-64М

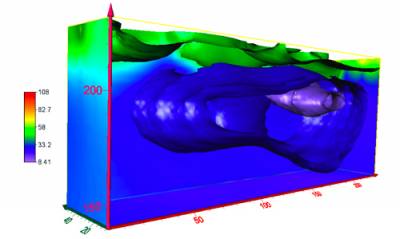

В 2010 году в лаборатории электромагнитных полей института нефтегазовой геологии и геофизики СО РАН была разработанна не имеющая аналогов в мире электроразведочная станция «Скала-64М» с рекордным количеством измерительных каналов, использующая метод сопротивления. Предыдущей разработкой была станция "Скала-48" с одним каналом измерения. Методы сопротивлений основаны на пропускании в земле с помощью пары электродов известного постоянного тока и измерении напряжения, вызванного этим током, с помощью другой пары электродов. Зная ток и напряжение, можно вычислить сопротивление, а с учетом конфигурации электродов можно установить, к какой части подповерхностного пространства это сопротивление относится. Увеличение разноса токовых электродов влечет увеличение глубинности исследования и является зондирующим фактором для вертикального электрического зондирования (ВЭЗ). Кроме ВЭЗ электроразведка "Скала-64М" и "Скала-48" реализуют дипольное (ДЭЗ) электрическое зондирование, а также электропрофилирование (ЭП), при котором разносы не меняются, а вся установка перемещается по профилю или площадке. Метод сопротивлений применяется в модификации двух- и трехмерной томографии на постоянном токе. Генератор, измеритель и управляемый коммутатор в одном компактном корпусе. Подключив два 32-х электродных кабеля с шагом 5 метров между электродами, можно менее чем за 10 минут получить данные для построения геоэлектрического разреза по профилю длиной до 315 метров. Для длинных профилей реализован режим «нагоняющего профиля» с переносом первого сегмента многоэлектродного кабеля предыдущей расстановки на место второго в последующей. Произведя несколько измерений на одной площадке можно построить трехмерное изображение геолектрического строения земли. УНИКАЛЬНЫЕ ВОЗМОЖНОСТИ • 64 измерительных канала • Интерактивный подбор параметров шаблона измерений • Автоматическая проверка качества заземления электродов • Оценка стабильности каждого измерения • Визуальный инструментарий контроля качества данных • Автоматическая фильтрация и сглаживание данных ОБЩИЕ ПАРАМЕТРЫ Число электродов 64 (2 x 32) Рабочая температура -20 ÷ +40 °C Размеры (Ш x В x Г) 42 x 35 x 23 см Вес 11 кг Внутренняя память до 4 Гб Встроенная батарея 12 В, 7 А∙ч Внешнее питание 12 В Класс защиты IP 67 Экран 5”, 240 x 128 Связь с ПК USB ГЕНЕРАТОР Максимальный ток 1700 мА Максимальное напряжение 750 В Максимальная мощность 200 Вт Частоты 2.44, 4.88 Гц Точность измерений 1 % ИЗМЕРИТЕЛЬ Входное сопротивление 10 МОм Число каналов 64 Диапазон напряжений 0.1 мВ ÷ 250 В Разрядность АЦП 24 бита Точность измерений 1 % ПОДДЕРЖИВАЕМЫЕ УСТАНОВКИ Веннера (α, β, γ) Шлюмберже Дипольная Трёхэлектродная Двухэлектродная Электроразведка с той или иной эффективностью применяется для решения практически всех задач, при которых используются геофизические методы. С новыми комплексами «Скала-64М» и «Скала-48″ производительность и эффективность решения исследовательских задач гарантированно увеличиваются.
