Климатические камеры тепло-влага-холод предназначены для проведения исследований при пониженных температурах на -30 (однокаскадный холодильный агрегат), -65 или -75°С (двухкаскадный холодильный агрегат) В диапазоне положительных рабочих температур может быть + 150°С .
Климатические камеры с температурой до -30 градусов поставляются в едином корпусе, управление камерой осуществляется контроллером ТРМ10 или по отдельной договоренности Термодатом 17Е 5.
Климатические камеры с температурой ниже -35 градусов объемом от 80 до 250 литров поставляются в едином корпусе. Камеры на 500 и 1000 литров поставляются в виде двух отдельных узлов - рабочей камеры (Р) и агрегатного отсека (А), что требует приезда специалиста от Изготовителя для пуско-наладки. Управление камерой осуществляется контроллером МС 8.3

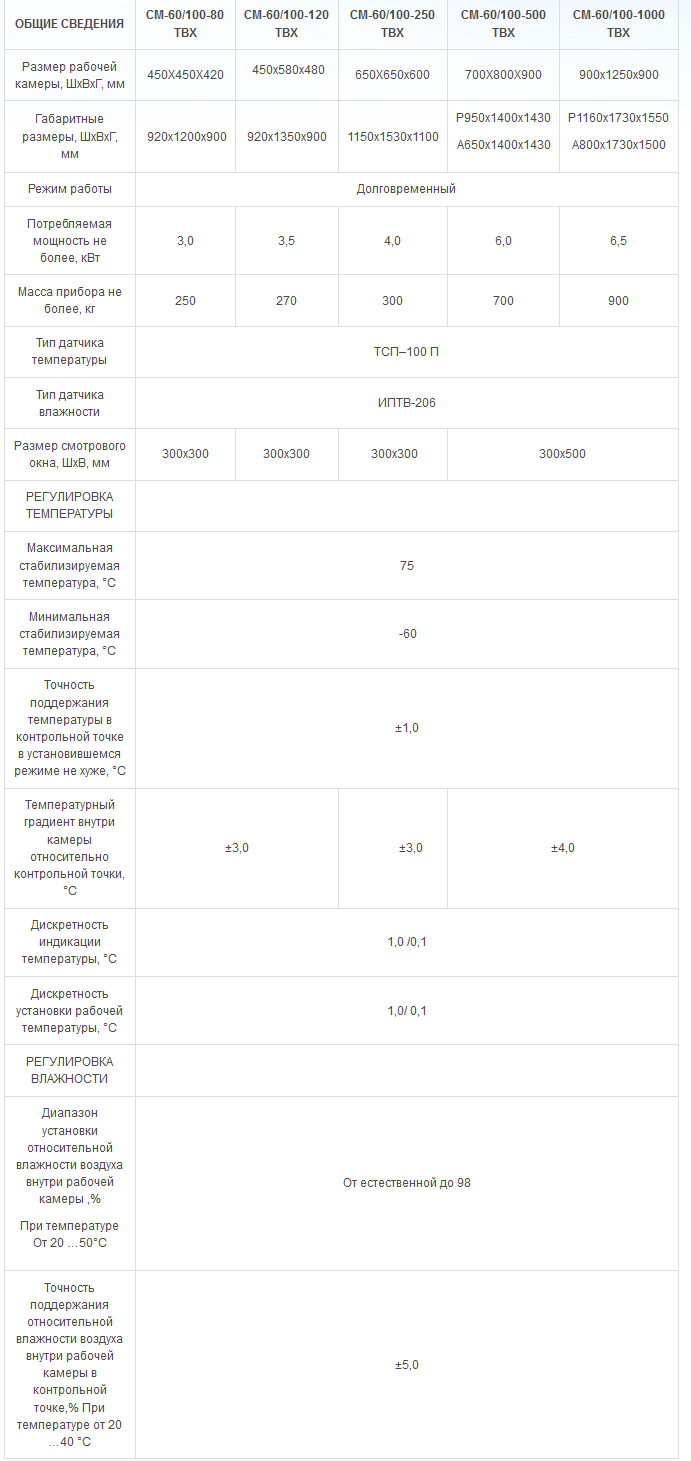

Технические характеристики, приведенные в рекламе, уточняются при согласовании Технического Задания.
Камеры с регулировкой влажности при температуре до 75°С изготавливаются по отдельному заказу.
Испытательная камера смонтирована на каркасе, обеспечивающем заданную жесткость конструкции. Каркас выполнен из квадратной трубы. Для снижения теплообмена с окружающей средой на всех стенках камеры укреплен слой теплоизоляции. Внутренние стенки испытательной камеры выполнены из нержавеющей стали. Доступ в испытательную камеру обеспечивается через дверь. Герметичность закрытой двери достигается за счет использования дверного уплотнителя и ручки с зажимом. В двери имеется окно со стеклопакетом для визуального наблюдения за испытательным процессом. Листы внешнего декоративного корпуса, скрепляет отделочный уголок. Внешние листы и уголок окрашены порошковой краской.
Холодильный агрегат представляет собой двухкаскадную машину. Первый каскад (R404А) выполняет функцию предохлаждения, второй каскад (R23) работает на охладитель (испаритель) расположенный в рабочей камере. Каскады соединены теплообменником, выполняющим функции конденсатора-испарителя. В схему включены конденсаторы, маслоотделитель, отделитель жидкости, датчики давления, фильтры-осушители, терморегулирующий вентиль, испаритель. Управление работой холодильного агрегата осуществляет контроллер (МПР 51). Принципиальная схема холодильного агрегата приведена в приложении.
В контроллере сосредоточены функции регулирования, отображения, управления исполнительными устройствами , синхронизация их работы, отслеживание аварийных ситуаций, технологических переходов. ( Подробнее)
На фотографии представлена камера на 80 литров, внешний вид климатической камеры на 500 литров здесь.
Окно камеры изготовлено из закаленного стеклопакета.
Тангенциальный вентилятор («беличье колесо») обеспечивает интенсивный воздухообмен. Электродвигатель вентилятора имеет защиту от перегрева.
Камера имеет следующие системы защиты:
Повышение влажности в объеме испытательной камеры осуществляется по команде с контроллера – включается ультразвуковой генератор, который распыляет воду, находящуюся в корпусе прибора. Водяная взвесь (диаметр капель 2 мкм) вентилятором перекачивается внутри рабочей камере, где превращается в водяной пар и перемешивается вентилятором камеры. В связи с тем, что пар создается «холодным» способом повышение температуры в камере не происходит.
Понижение влажности осуществляется осушителем и естественным способом, за счет потерь, вызванных утечкой водяных паров во внешнюю среду . В качестве осушителя используется испаритель холодильного агрегата. На холодной поверхности конденсируется вода, которая попадает в дренажную систему и удаляется из камеры
- дворник на смотровое окно,
- дополнительная система доливки
- несколько полок до 10 (одна полка входит в стоимость),
- дополнительные направляющие,
- смотровое окно в двери,
- внутренняя подсветка,
- система вытяжки,
- технологическое отверстие
- система, исключающая образования конденсата на стенках и потолке,
- система возврата воды
Все камеры аттестуются территориальными органами Госстандарта РФ как испытательное оборудование.
Гарантия 12 месяцев.
Климатические камеры тепло-влага-холод являются экономичным вариантом, т.к. фактически объединяют в одном корпусе два вида камер тепло-влага и тепло-холод.
